خزانة تخزين طاقة مبردة بالسوائل سعة 418 كيلوواط ساعة
- 418 كيلوواط ساعة
- IP55/IP65
ميزات المنتج
-
كفاءة اقتصادية
تصميم بدون توازي على جانب التيار المستمر، 100% DOD؛ تصميم تبريد سائل عالي الكفاءة؛ كفاءة تحويل ≥90% على جانب التيار المتردد -
متوافق مع الشبكة
أوضاع تحكم متعددة تشمل التحكم الأساسي في التردد (PFC)، وتقليل الذروة وملء الفجوات، والجدولة عالية السرعة؛ منصة تحكم غير متجانسة للمجموعات، مما يحقق إرسالًا عالي السرعة لآلاف الكتل الإلكترونية على مستوى 100 مللي ثانية. -
أقصى درجات الأمان
مادة مقاومة لدرجات الحرارة العالية يمكنها تلبية متطلبات مقاومة الحريق لمدة ساعتين مثل الغلاف؛ دمج نظام إدارة المباني ونظام التحكم في العمليات، مما يحقق حماية سريعة وشاملة. -
التشغيل والصيانة الذكية
الاتصال المتوازي المتعدد، وتحقيق التوسع المرن وبناء الوحدات لمحطة تخزين الطاقة؛ التحليل الإحصائي للبيانات الضخمة، والتنبؤ بعمر خلايا البطارية، والتحذير من أعطال خلايا البطارية.
وصف المنتج
خزانة تخزين طاقة مبردة بالسوائل بسعة 418 كيلوواط/ساعة، بتصميم معياري، ومخرج تيار متردد 690 فولت، يمكن توصيلها وتوسيعها مباشرةً على جانب التيار المتردد، مما يوفر تصميمًا معياريًا فعالًا وآمنًا، بدءًا من وحدات تخزين طاقة بسعة 100 كيلوواط/ساعة وصولًا إلى محطات طاقة لتخزين الطاقة بسعة جيجاواط/ساعة. تتميز كل وحدة طاقة بمظهر متناسق وأسلوب موحد. يقلل التصميم المعياري من مخاطر أعطال المنتج، ويتيح مرونة في تكوين السعة. يُستخدم هذا المنتج على نطاق واسع في تطبيقات متنوعة، مثل محطات الطاقة الكبيرة المتصلة بالشبكة، ومحطات الطاقة الصناعية والتجارية الكبيرة، ومحطات تخزين الطاقة لتكوين الشبكة.
تحديد
| بيانات النظام | نوع الخلية | بطارية فوسفات الحديد الليثيوم 3.2 فولت / 314 أمبير/ساعة |
| طريقة تجميع البطاريات | 416S1P | |
| سعة البطارية | 418 كيلوواط ساعة | |
| نطاق جهد البطارية | 1164.8-1497.6 فولت | |
| القدرة المقدرة للتيار المتردد | 209 كيلوواط (215 كيلوواط تخفيض القدرة) | |
| أقصى كفاءة للنظام | ≥90% | |
| عمق التصريف | 100%DOD | |
| واجهة الاتصال | شبكة محلية | |
| معدل تشويه التيار المتردد | ＜3% | |
| مكون التيار المستمر | <0.5%lpn | |
| عدد الدورات | ≥7000 دورة | |
| مستوى حماية النظام | IP55 | |
| درجة حرارة التشغيل | -35 درجة مئوية ~ 55 درجة مئوية (تخفيض القدرة من 45 درجة مئوية إلى 55 درجة مئوية) | |
| رطوبة العمل | 0%RH ～ 95%RH (بدون تكثف) | |
| ضوضاء | ≤80 ديسيبل | |
| ارتفاع | ≤2000 متر | |
| أساليب إدارة الحرارة | التبريد السائل (البطارية) | |
| شهادة | IEC 62619 IEC63056、IEC 62477 IEC 61000、EN 50549 VDE 4110/、4120 CEI 0-16 UN 38.3 | |
| بيانات PCS PCS/PCS-2000G2 | كفاءة النظام المقدرة | ≥98% |
| وقت تبديل الشحن والتفريغ | أقل من 100 مللي ثانية | |
| واجهة الاتصال | شبكة محلية | |
| درجة الحماية | IP65 | |
| طريقة التبريد | التبريد الهوائي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ 60 درجة مئوية | |
| الرطوبة النسبية | 0~95%RH | |
| أقصى ارتفاع للعمل | ≤2000 متر | |
| ضوضاء | أقل من 80 ديسيبل | |
| الحجم (الطول * العرض * الارتفاع) | 630 × 1050 × 250 مم | |
| وزن |
نظام مكافحة حرائق بست طبقات لتحقيق سلامة شاملة |
|
| شهادة | اللجنة الكهروتقنية الدولية 62477 اللجنة الكهروتقنية الدولية 61000 إن 50549 فد 4110/ 4120 سي إي 0-16 | |
| معلمات جانب العاصمة | نطاق جهد التيار المستمر | 1026~1500 فولت |
| الجهد المقنن للتيار المستمر | 1263 فولت | |
| الحد الأقصى للتيار المستمر | 209.5A | |
| أقصى طاقة تيار مستمر | 258 كيلوواط | |
| معلمات جانب التيار المتردد | القدرة المقدرة للتيار المتردد | 215 كيلوواط |
| التيار المقنن للتيار المتردد | 180A | |
| الجهد الكهربائي المقنن للشبكة | 690 فولت | |
| خدمة المرور عبر الجهد المنخفض | نعم | |
| رحلة عبر جهد كهربائي عالٍ | نعم | |
| المعلمة الميكانيكية | الأبعاد (الطول × العرض × الارتفاع) | 1400 مم × 1300 مم × 2350 مم |
| الوزن الإجمالي (كجم) | 3800 كجم | |
| طريقة التركيب | قاعدة هيكلية فولاذية معيارية |

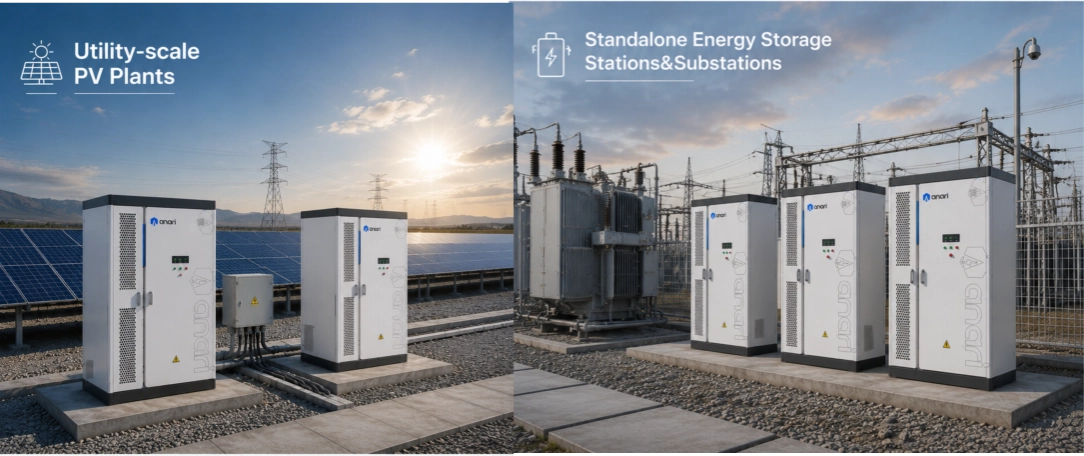

سيناريوهات التطبيق
التعليمات
-
س: ما هو الموقع الأساسي والتطبيق الرئيسي لـ eBlock-418A؟
أ: نظام ARK-E 418 هو نظام تخزين طاقة معياري معياري مُبرّد بالسوائل، مصمم للتطبيقات واسعة النطاق. وهو مُحسّن لمحطات توليد الطاقة على نطاق المرافق العامة، وللمشاريع التجارية والصناعية الكبيرة. تشمل استخداماته الرئيسية تقليل ذروة الطلب، وتنظيم التردد، ودعم الشبكة، وقدرات تشكيل الشبكة لضمان استقرار أنظمة الطاقة التي تعتمد بشكل كبير على مصادر الطاقة المتجددة.
-
س: كيف تفيد منصة 1500 فولت وتقنية الخلايا 314 أمبير/ساعة في أداء النظام؟
ج: من خلال اعتماد منصة الجهد العالي 1500 فولت، يقلل النظام من فاقد التيار المستمر ويحسن كثافة الطاقة الإجمالية. يتيح دمج خلايا فوسفات الحديد الليثيوم (LFP) عالية السعة (314 أمبير/ساعة) سعة وحدة واحدة تبلغ 418 كيلوواط/ساعة، مما يوفر مساحة أصغر وتكلفة تخزين مُعدّلة أقل. يحقق النظام كفاءة دورة كاملة قصوى تتجاوز 90%.
-
س: ما هي إجراءات السلامة المطبقة لمنع الهروب الحراري (TR)؟
ج: تتم معالجة السلامة من خلال نظام حماية من الحرائق بست طبقات. يشمل هذا النظام كشف الدخان على مستوى الوحدات، ووحدات إخماد الحرائق المدمجة، ومراقبة درجة الحرارة على مستوى الخلايا، وعزل مقاوم للحريق، وقنوات لتخفيف الضغط، ومراقبة العزل. يتميز النظام بزمن استجابة للأعطال رائد في الصناعة لا يتجاوز 5 ثوانٍ للحد من مخاطر الهروب الحراري في مراحله المبكرة.
-
س: هل يمكن توسيع نطاق ARK-E 418 بسهولة لمشاريع بمستوى جيجاواط ساعة؟
ج: نعم. يتميز المنتج بتصميم معياري معياري يدعم التوصيل المتوازي المباشر من جانب التيار المتردد. وهذا يُغني عن الحاجة إلى أجهزة قضبان التوزيع الخارجية المعقدة، مما يسمح بالنشر السريع وتوسيع السعة بمرونة. وقد صُمم خصيصًا لتمكين إنشاء محطات تخزين طاقة بقدرة 100 ميجاواط أو حتى جيجاواط/ساعة بكفاءة "التوصيل والتشغيل"، مما يقلل وقت التشغيل في الموقع إلى أقل من ساعة واحدة لكل وحدة.
-
س: كيف يُحسّن نظام التبريد السائل من عمر وحدات البطارية؟
أ: تستخدم بطارية ARK-E 418 نظامًا متطورًا لإدارة الحرارة المتكاملة (التبريد السائل)، مما يحافظ على توزيع متجانس لدرجة الحرارة في جميع الخلايا. يقلل هذا التبريد الدقيق من تباين درجة الحرارة الداخلية، مما يبطئ بشكل ملحوظ من تدهور البطارية. ونتيجة لذلك، يوفر النظام عمرًا تشغيليًا طويلًا يصل إلى 7000 دورة شحن وتفريغ عند عمق تفريغ 100%، ويقلل من استهلاك الطاقة الإضافية (الاستهلاك الذاتي) بأكثر من 30%.
-
س: ما هي قدرات التشغيل والصيانة الذكية (O&M)؟
ج: النظام مُدمج مع منصة إدارة سحابية مدعومة بالذكاء الاصطناعي. يدعم النظام الإرسال الموحد على مستوى أجزاء من الثانية (AGC/AVC) وتقييمات الحالة الصحية على مستوى الخلية في الوقت الفعلي. تستطيع خوارزميات الذكاء الاصطناعي توفير إنذارات مبكرة للأعطال المحتملة وتحديد المشكلات في غضون 30 ثانية، مما يُسهّل عمليات التشغيل والصيانة التلقائية ويزيد من وقت تشغيل النظام إلى أقصى حد.
-
س: هل النظام متوافق مع متطلبات الشبكة المختلفة؟
ج: نعم، تم تصميم جهاز ARK-E 418 ليتمتع بقدرة عالية على التكيف مع الشبكة الكهربائية. فهو يدعم كلاً من خاصية استمرارية التيار عند انخفاض الجهد (LVRT) وخاصية استمرارية التيار عند ارتفاع الجهد (HVRT). كما أنه متوافق مع المعايير الدولية الرئيسية، بما في ذلك IEC 62619 وIEC 63056 وVDE 4110/4120 وCEI 0-16، مما يجعله مناسبًا للاستخدام العالمي في بيئات تنظيمية متنوعة.
