Armario de almacenamiento de energía refrigerado por líquido de 120 kWh

120 kWh
IP55 (Gabinete de baterías)
-35℃~55℃

Características del producto

Operación y mantenimiento inteligentes

Entrada fotovoltaica máxima de 100 kWp, más opciones para el cliente; Salida de sistema de CA de bajo voltaje de 400 V trifásica de cuatro hilos y 50 Hz, conectar y usar; Diseño modular de bloques de energía, piezas de repuesto modulares, más conveniente; Datos, acceso de alta velocidad a la nube, extinción remota activa de incendios, para lograr una verdadera desconexión; Beneficios más claros, datos más transparentes, operación y mantenimiento más fáciles.
Seguridad extrema

Protección contra incendios multicapa, supresión rápida del sobrecalentamiento; diseño de ruptura inferior para prevenir el riesgo de explosión. Gestión de la salud de la batería mediante IA, alerta temprana de fallo de la batería; reducción de ruido mediante 50%, adecuado para grandes edificios comerciales, parques y otras áreas; protección IP55 de todo el gabinete, adaptabilidad anticorrosión C5, compatible con una variedad de aplicaciones en entornos extremos diferenciados.
Eficiente y flexible

Refrigeración líquida completa (Pack+PCS), larga vida útil del sistema, menor consumo de energía auxiliar; alta densidad de energía, tamaño compacto, sin necesidad de diseñar un armario de conexiones, lo que reduce los costes del equipo; diseño modular Pack/PCS, reduce las pérdidas por fallos, alta tasa de disponibilidad del sistema; gestión de un único rack, sin circulación entre racks, lo que mejora la capacidad de carga/descarga de energía del sistema; diseño integrado de PCS y batería, disposición en campo lado a lado más flexible.
Fácil instalación

Productos modulares plug and play; balanceo automático del estado de carga (SOC) entre paquetes; la cimentación del equipo no requiere excavación, lo que ahorra costes de construcción civil; con funciones de funcionamiento paralelo fuera de la red, alimentación de respaldo, gestión de desequilibrio trifásico, etc. Adecuado para diversos escenarios de aplicación.

Descripción del Producto

El armario de almacenamiento de energía refrigerado por líquido de 120 kWh es un bloque de energía todo en uno PV+ESS integrado por un convertidor híbrido y un paquete de baterías, armario, etc. El diseño sigue los estándares IEC, utilizado principalmente para las nuevas necesidades de las estaciones de energía de almacenamiento fotovoltaico industriales y comerciales. El armario de energía integra MPPT fotovoltaico, batería DCDC, convertidor bidireccional DC/AC. Conectado a la red o aislado, puede satisfacer los diferentes escenarios de aplicación del sitio del cliente y proporciona diferentes modos EMS como autoconsumo, modo económico, modo de respaldo, etc. Los principales escenarios de aplicación incluyen centros comerciales, edificios de oficinas, hoteles, complejos comerciales, fábricas, plantas fotovoltaicas distribuidas, centrales eléctricas distribuidas, parques de cero emisiones de carbono, microrredes, bombas de calor, generadores diésel.

Sistema de almacenamiento de energía con baterías refrigeradas por líquido de 120 kWh para fabricantes industriales y comerciales.

Presupuesto

DATOS DEL SISTEMA	Tipo de célula	LFP 3,2 V/314 Ah
	Configuración	128S1P
	Capacidad de la placa de identificación	120 kWh
	Máxima eficiencia del sistema	≥90%
	Profundidad de descarga	100% Departamento de Defensa
	Voltaje Frecuencia	50 Hz
	Interfaz de comunicación	LAN
	Número de ciclos	≥10000 ciclos
	Nivel de protección del sistema	IP55 (Gabinete de baterías)
	Temperatura de funcionamiento	-35℃~55℃ (Reducción de potencia entre 45℃ y 55℃)
	Humedad de funcionamiento	0%RH ～ 95%RH (Sin condensación)
	Ruido	< 75 dB
	Altitud	≤2000 m
	Métodos de gestión térmica	Refrigeración líquida (batería + PC)
	Certificación	IEC 62619, IEC 62477, IEC 61000 IEC 60730, VDE 4105, CEI 0-21 EN 50549-1, UN38.3
DATOS DE FABRICACIÓN VOLTAICA	Potencia máxima de entrada fotovoltaica	100 kWp
	Tensión de entrada CC nominal	720V
	Rango de voltaje MPPT	150-900 V
DATOS DE LA CUADRÍCULA	Tensión nominal	400V（-15%~10%）3L/N/PE
	Potencia nominal	50 kW
	Corriente nominal	72.5A
	Frecuencia nominal	50 Hz
	Corriente de entrada máxima	144A
DATOS DE COPIA DE SEGURIDAD	Potencia nominal	50 kVA
	Potencia de salida máxima	55 kVA/largo plazo; 60 kVA/1 min
	Tensión de salida nominal	400V（-15%~10%）3L/N/PE
	Frecuencia nominal	50 Hz
PARÁMETRO MECÁNICO	Dimensiones (largoanchoalto)	1000 mm * 1000 mm * 2270 mm
PARÁMETRO MECÁNICO	Peso total	1600 kg

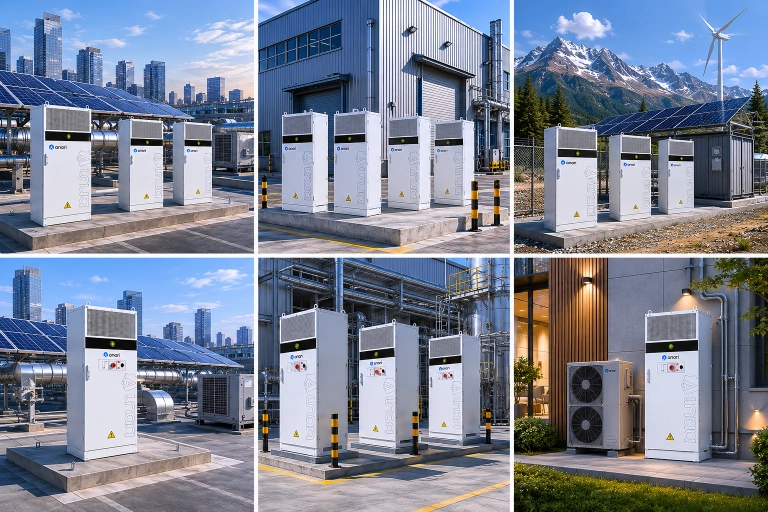

Escenarios de aplicación

Preguntas frecuentes

P: ¿Qué es el ARK-E 100C y cuáles son sus principales aplicaciones?

A: El ARK-E 100C es un sistema de almacenamiento de energía fotovoltaico (PV) integrado, todo en uno, diseñado principalmente para aplicaciones comerciales e industriales (C&I). Integra MPPT fotovoltaico, conversión CC/CC de batería y conversión CC/CA bidireccional en un solo gabinete, funcionando como una solución híbrida PV-ESS. Admite operación conectada a la red y fuera de la red, así como múltiples modos EMS, incluyendo autoconsumo, optimización económica y energía de respaldo. Las aplicaciones típicas incluyen centros comerciales, edificios de oficinas, fábricas, sistemas fotovoltaicos distribuidos, parques de cero emisiones de carbono, microrredes, bombas de calor e integración de generadores diésel.
P: ¿Cuáles son las especificaciones técnicas clave del ARK-E 100C?

El sistema está construido sobre celdas LFP (fosfato de hierro y litio) de 3,2 V/314 Ah y presenta una configuración 128S1P con una capacidad nominal de 128 kWh y una profundidad de descarga (DoD) de 100%. Las especificaciones clave incluyen:
• Potencia de salida nominal: 50 kVA (55 kVA continuos; 60 kVA durante 2 min)
• Potencia máxima de entrada fotovoltaica: 100 kWp
· Rango de voltaje MPPT: 150–850 V
· Eficiencia del sistema: ≥ 88%
• Vida útil: > 7.000 ciclos
• Temperatura de funcionamiento: de -35 °C a 55 °C (con reducción de temperatura de 45 °C a 55 °C)
• Grado de protección: IP55 (Gabinete de baterías)
• Nivel de ruido: < 70 dB
• Gestión térmica: Refrigeración líquida (batería + PC)
P: ¿Cómo integra el ARK-E 100C la energía fotovoltaica y el almacenamiento en un solo sistema?

A: El ARK-E 100C adopta una arquitectura de acoplamiento de CC con integración completa de cinco sistemas centrales (PCS, EMS, BMS, TMS y FSS), denominada integración 5S. El sistema cuenta con cuatro seguidores MPPT con una capacidad nominal de 40 A cada uno, con dos entradas de cadena por seguidor, e integra un inversor solar de 50 kWac que admite hasta 100 kW de módulos fotovoltaicos. La generación solar puede cargar la batería directamente a través del convertidor CC/CC integrado de la unidad, y el sistema admite un sobredimensionamiento de hasta 2× para los módulos fotovoltaicos, lo que mejora la utilización y el rendimiento energético.
P: ¿Qué características de seguridad y certificaciones tiene el ARK-E 100C?

A: El ARK-E 100C incorpora un sistema de protección de seguridad de seis capas: detección de humo, módulo de extinción de incendios integrado, sensor de temperatura a nivel de celda, capa de aislamiento ignífugo, canal de alivio de presión y monitorización del aislamiento. El tiempo de respuesta ante un sobrecalentamiento es de ≤ 5 segundos. El sistema ha superado con éxito la prueba de propagación de sobrecalentamiento UL 9540A, conteniendo el sobrecalentamiento dentro de un solo gabinete sin propagación a unidades adyacentes; las temperaturas de las celdas de gabinetes adyacentes alcanzaron un máximo de 31 °C, muy por debajo del umbral internacional de 179 °C. Las certificaciones incluyen IEC 62619, IEC 62477, IEC 61000, IEC 60730, VDE 4105, CEI 0-21, EN 50549-1 y UN38.3, así como UL 9540, UL 1973, UL 1741 y UL/CSA 60730 para el mercado norteamericano.
P: ¿Con qué rapidez se puede implementar y ampliar el sistema?

A: El ARK-E 100C está diseñado para una implementación ultrarrápida. La puesta en marcha completa del sistema tarda ≤ 1 hora, con conectividad plug-and-play. El diseño modular permite la conexión en paralelo de gabinetes para una adaptación precisa de la capacidad a los requisitos del proyecto. La experiencia de JDEnergy en campo demuestra su capacidad de implementación rápida: en un proyecto reciente, se instalaron 100 bloques de almacenamiento en tan solo 45 días. La instalación solo requiere una carretilla elevadora cuando se utilizan las bases de hormigón prefabricado proporcionadas por JDEnergy, sin necesidad de excavación ni grúa.
P: ¿El sistema proporciona alimentación de respaldo y capacidad de arranque en negro?

A: Sí. El ARK-E 100C proporciona energía de respaldo ininterrumpida con una conmutación perfecta en menos de 10 ms entre los modos conectado a la red y aislado, lo que garantiza un suministro continuo de energía para cargas críticas. También cuenta con capacidad de arranque en negro, lo que permite una rápida autorrecuperación en caso de fallo de la red. Los costes de expansión de capacidad se reducen en 40%, y el sistema proporciona una precisión antirretorno de ±1%. La salida integrada de 50 kVA lo hace adecuado para aplicaciones de energía de emergencia, incluido el reemplazo de generadores diésel.
