Cargador rápido de pared para vehículos eléctricos de 20-40 kW con uno o dos brazos
- 20-40 kW
- Pantalla táctil HD de 7 pulgadas
- OCPP1.6J
Características del producto
-
Actualización de CC sin transformador
Un aparato de 20 a 40 kW consume 220 V o 380 V de la red eléctrica existente del edificio. No requiere instalación nueva, obras civiles ni solicitud de servicio público. -
80% en 20–30 minutos a 40 kW
Un coche de 60 kWh tarda unos 30 minutos en llegar a 80%. Suficientemente rápido para un huésped de hotel que se registra, un oficinista que llega a las 9:00 o un conductor que para a comer. -

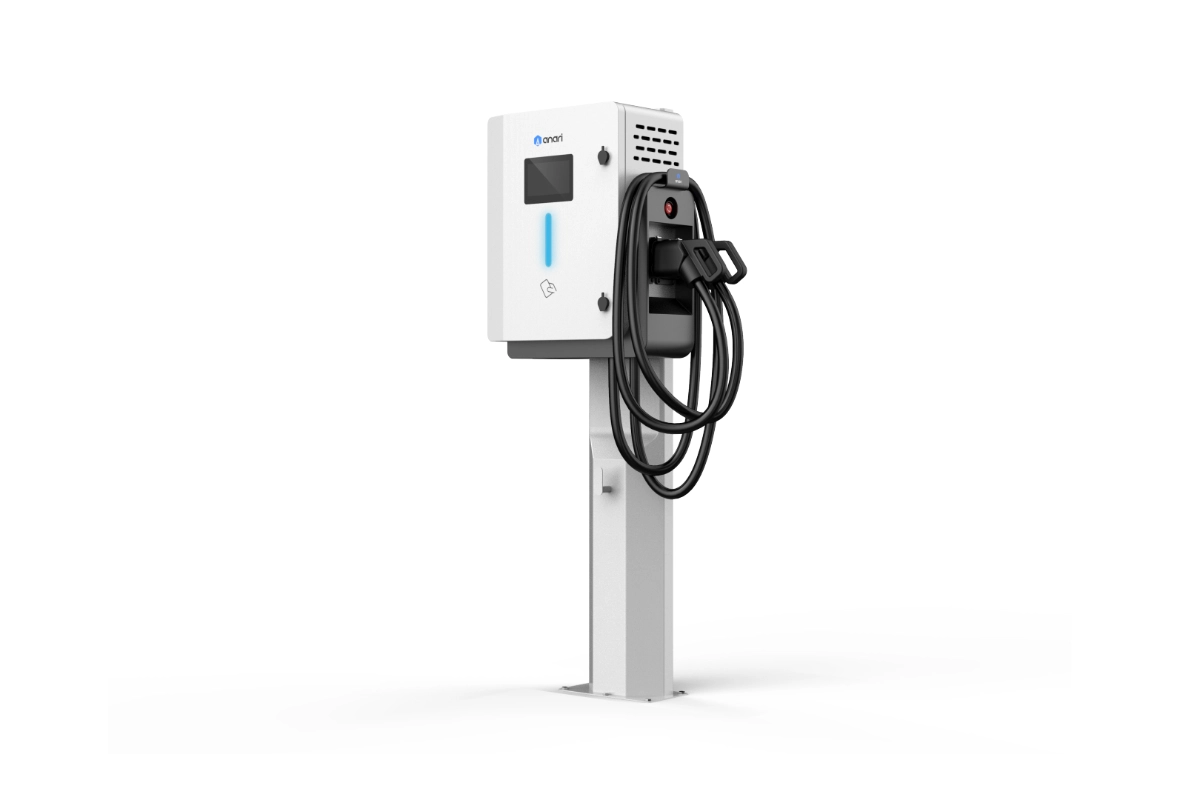

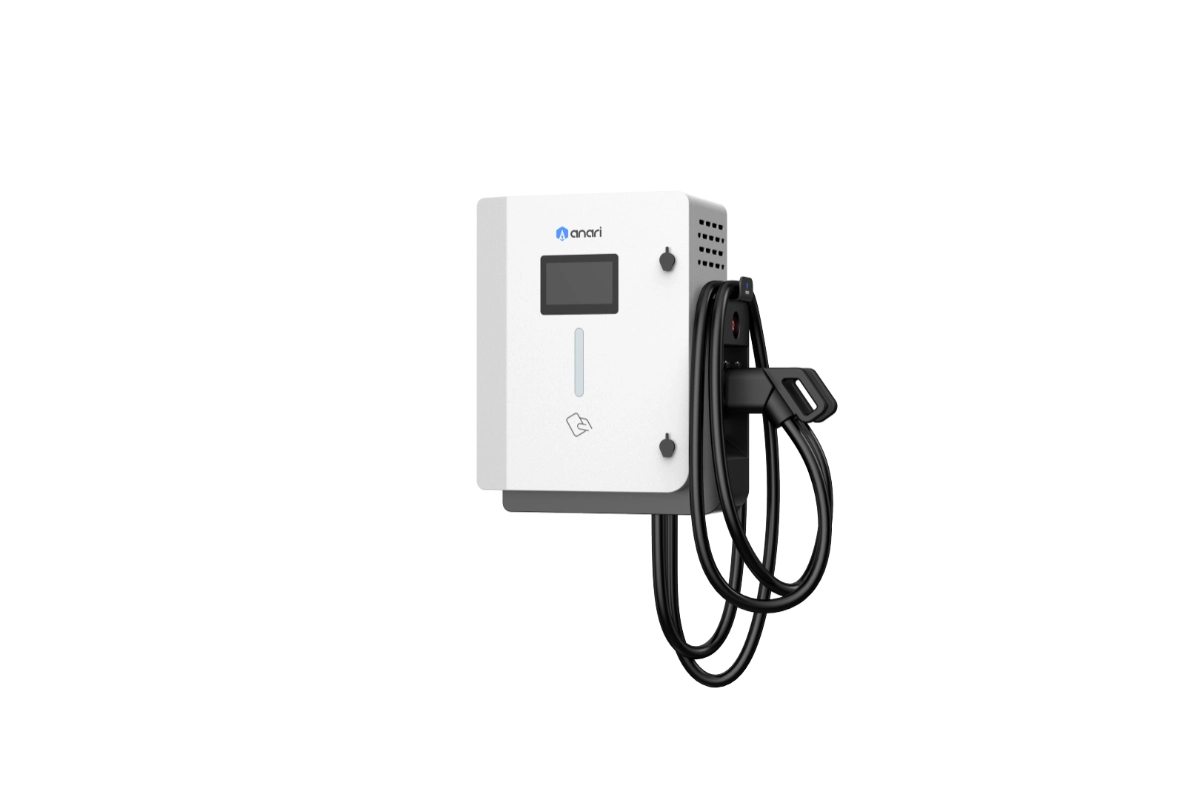

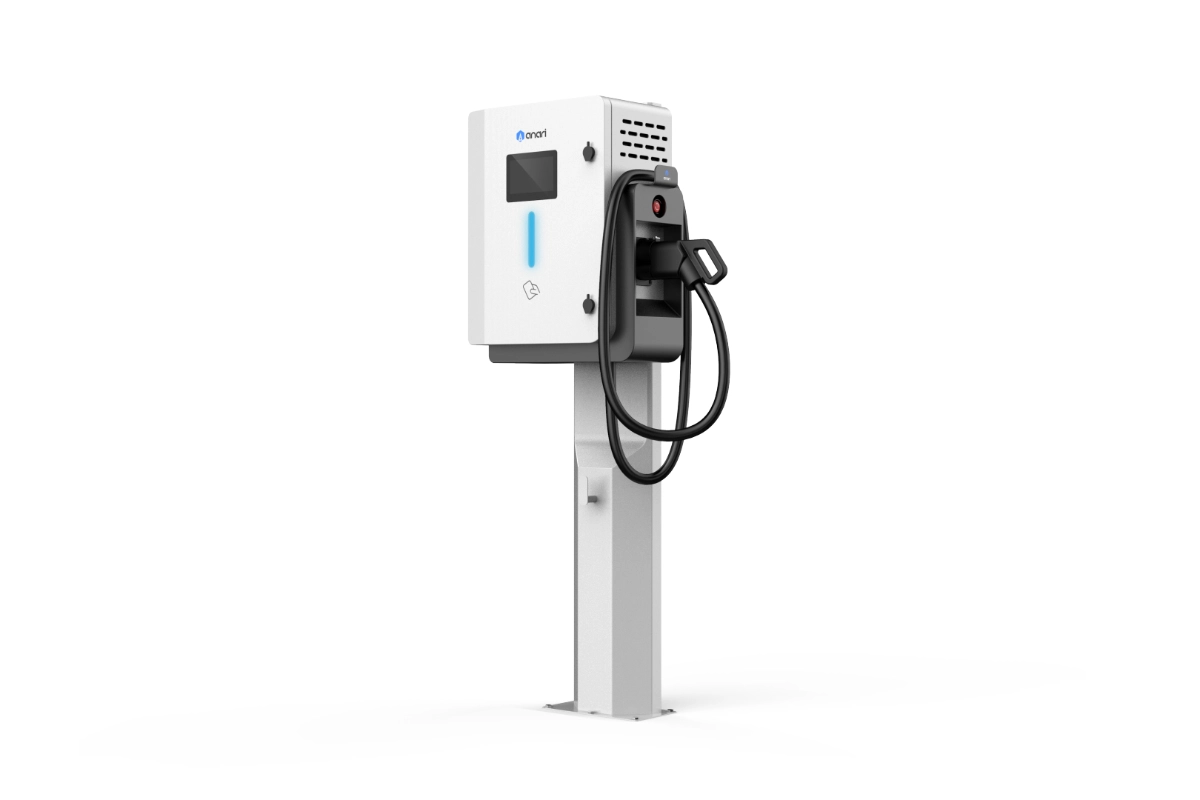

Pared o pedestal, un solo producto.
Soporte de pared para aparcamientos y pasillos de servicio; pedestal para plazas de aparcamiento exteriores. Mismo mueble. -

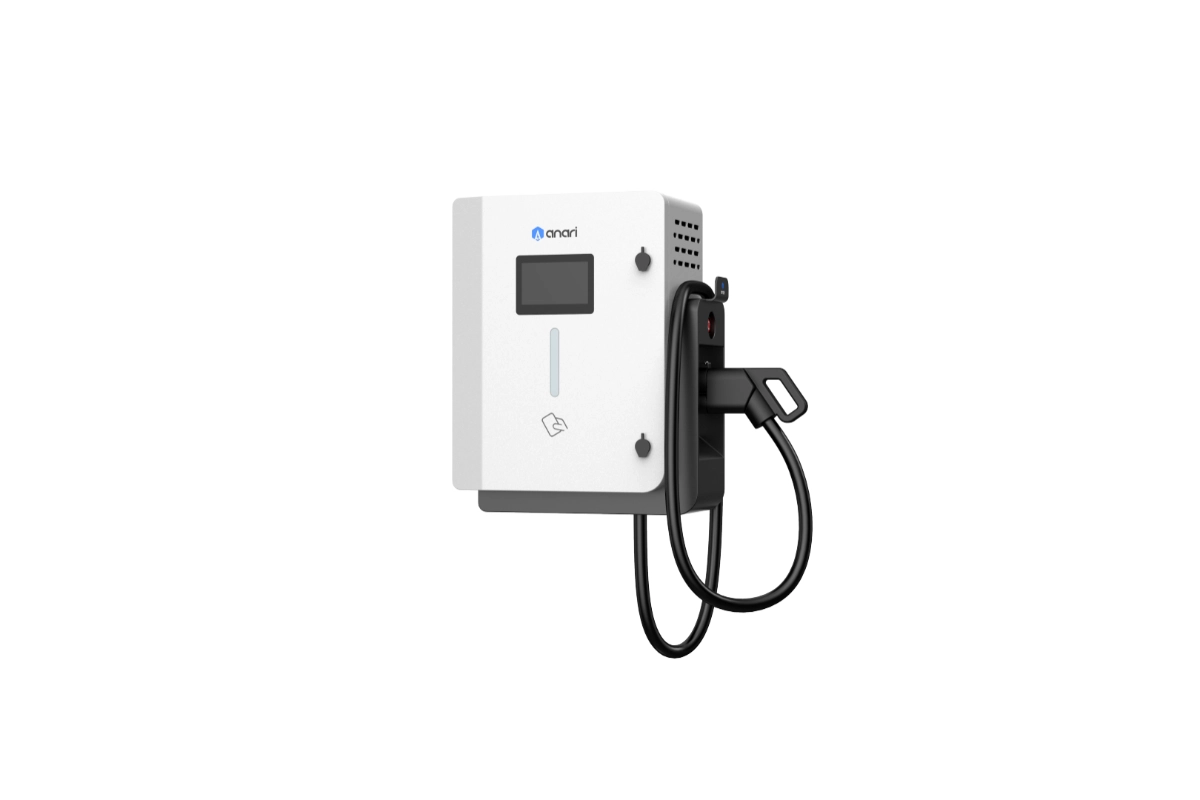

1 o 2 conectores
Cañón único de 20 kW; cañón único o doble de 30-40 kW. -
Pantalla táctil de 7 pulgadas
Aplicación, tarjeta RFID o conectar y usar. Wi-Fi / Ethernet / 4G. -
Diseñado para montaje en exteriores
IP54 / IK08, cable CCS2 de 5 m, refrigeración por aire forzado.
| Producción | Conectores | Superficie ocupada (alto × ancho × profundidad) | Recinto | Pantalla |
|---|---|---|---|---|
| 20 / 30 / 40 kW | 1 (20 kW) o 2 (30–40 kW) | 710×620×350 mm | IP54 / IK08 | Pantalla táctil de 7 pulgadas |
Descripción del Producto
El cargador rápido para vehículos eléctricos Wallbox de 20-40 kW con un solo o doble cañón es un representante de la serie de productos Anari DC de "CC pequeña". En comparación con las estaciones de carga de CC tradicionales, Ocupa menos espacio, es más ligero y resulta cómodo para desmontar e instalar.. Existen dos opciones de instalación: una para montaje directo en pared y otra para montaje en columna. Es apto para diversos tipos de puntos de recarga, como estaciones de autobuses, zonas residenciales, parques industriales, áreas de servicio de alta velocidad y aparcamientos, entre otros.

El transformador es el producto
La razón por la que la mayoría de los hoteles, oficinas y lugares turísticos aún no tienen tomas de corriente continua no es el precio del cargador, sino el del transformador.
Un armario de distribución de 120 kW requiere aproximadamente 126 kVA de capacidad. Un edificio con un servicio de 100 kVA no puede tener uno, a menos que se solicite una actualización, se instale un nuevo cableado y haya que esperar entre tres y seis meses.
La diferencia radica en la velocidad: entre 20 y 40 kW en lugar de 120. Para un huésped que pernocta, esto es irrelevante. Para un corredor de autopista, es un factor determinante.
Presupuesto
| Salida de CC | Modo de carga | CCS2 o GB/T |
| Potencia de salida | 20/30/40 kW | |
| Voltaje de salida | CC: 200~1000 V CC | |
| Longitud del cable | 5 m (8 m y 10 m opcionales) | |
| Número de conectores | Conector único de 20 kW, 2 conectores de 30/40 kW | |
| Máxima eficiencia | ≥96% a potencia de salida normal | |
| Entrada de CA | Sistema de puesta a tierra | 3P+N+PE |
| Voltaje y corriente de entrada | AC380V±20% | |
| Frecuencia de entrada | 45~65 Hz | |
| Factor de potencia | ≥0,99 | |
| THDi | ≤5% | |
| Precisión de voltaje estable | ≤±0,5% | |
| Precisión de corriente estable | ≤±1% | |
| Características generales | Calificación de propiedad intelectual e IK | IP54, IK08 |
| Altitud de operación | ≤2000 m | |
| Rango de temperatura de funcionamiento | -30℃~+70℃ (La potencia de salida se reduce cuando la temperatura supera los 55 ℃) | |
| Rango de humedad de funcionamiento | Humedad relativa 5%~95% | |
| Rango de temperatura de almacenamiento | -40℃~+70℃ | |
| Tipo de refrigeración | Refrigeración por aire forzado | |
| Dimensiones (alto * ancho * profundidad) | 710 mm*620 mm*350 mm | |
| Interfaz de usuario | Indicación de estado | LED/LCD/APP |
| Tipo de pantalla | Pantalla táctil HD de 7 pulgadas | |
| Conectividad | Ethernet/4G | |
| Autenticación de usuario | Aplicación móvil, RFID (ISO/IEC 14443 A/B, ISO/IEC 15693, lector RFID Mifare1), tarjeta de crédito (terminal POS opcional). | |
| Protocolo de comunicación | OCPP1.6J | |
| Actualización de firmware | Método de actualización del firmware | OTA |
| Certificación y Normas | Seguridad y cumplimiento | CE/IEC61851, IEC 62196, ISO 15118-3, DIN70121, DIN70122, CHAdeMO 1.2, GBT20234, GB/T18487, GB/T27930, NBT33008, NBT33002 |
| Proceso de dar un título | CE | |
| Protección | Diseño de seguridad | Protección contra sobretensión, protección contra subtensión, protección contra sobrecarga, protección contra cortocircuitos, protección contra fugas, protección contra puesta a tierra, protección contra sobretemperatura, protección contra baja temperatura, protección contra rayos. |
| Garantía | 2 años | |
Escenarios de aplicación

Hoteles y complejos turísticos
El huésped llega a las 19:00 y se marcha a las 09:00. 14 horas a 20 kW = 280 kWh. Más que suficiente para cualquier huésped durante la noche.
Parques de oficinas y negocios
Tiempo de permanencia de 8 horas, de 6 a 8 coches por unidad, carga nocturna con tarifa variable.


Zonas paisajísticas y lugares de interés histórico
Red eléctrica deficiente, restricciones urbanísticas, no hay espacio para un armario ni una grúa.
Complejos residenciales
Plazas compartidas, no es posible actualizar el servicio.

Preguntas frecuentes
-
P: ¿Cuál es la mayor ventaja de esta estación de carga?
A: Esta estación de carga tiene un rango de potencia de 20 a 40 kW, específicamente 20 kW con un solo conector y 30/40 kW con dos conectores. En comparación con las estaciones de carga de CC superiores a 100 kW, su costo total de adquisición se reduce significativamente. Además, esta estación de carga ocupa poco espacio y puede instalarse en una pared o columna, lo que amplía sus posibilidades de aplicación.
-
P: ¿Para qué escenario es adecuada esta estación de carga?
A: Esta estación de carga es una de las opciones óptimas para el "escenario de recarga de energía de corta duración (3-6 horas)", como en áreas como estacionamientos, parques industriales, escuelas, hospitales, centros comerciales, comunidades residenciales, lugares turísticos, hoteles, etc. 20 kW para la carga nocturna en hoteles y oficinas. 40 kW donde una plaza de aparcamiento para dos coches necesita ambas pistolas para completar la carga en menos de una hora.
-
P: ¿Qué métodos de pago admite esta estación de carga?
A: Esta estación de carga admite 3 métodos de pago:
- Pago RFID: Las tarjetas RFID de los operadores de estaciones de carga se liquidan y pagan según la electricidad de carga real; las tarjetas RFID con saldo almacenado por el usuario final se liquidan y pagan según la electricidad de carga real.
- Pago a través de la plataforma OCPP: El pago se realiza a través de la plataforma OCPP, que integra múltiples métodos de pago.
- Pago en el punto de venta: Pague con tarjeta de crédito según su consumo real de electricidad. -
P: ¿Esta estación de carga admite personalización?
R: Sí, se pueden personalizar el logotipo, el color, el sistema de gestión de cables de la pistola y el método de pago en el punto de venta.
-
P: ¿De pared o de pedestal?
A: Pared si tiene una pared estructural y 1 m de espacio libre; pedestal para estacionamientos abiertos. Misma unidad.
