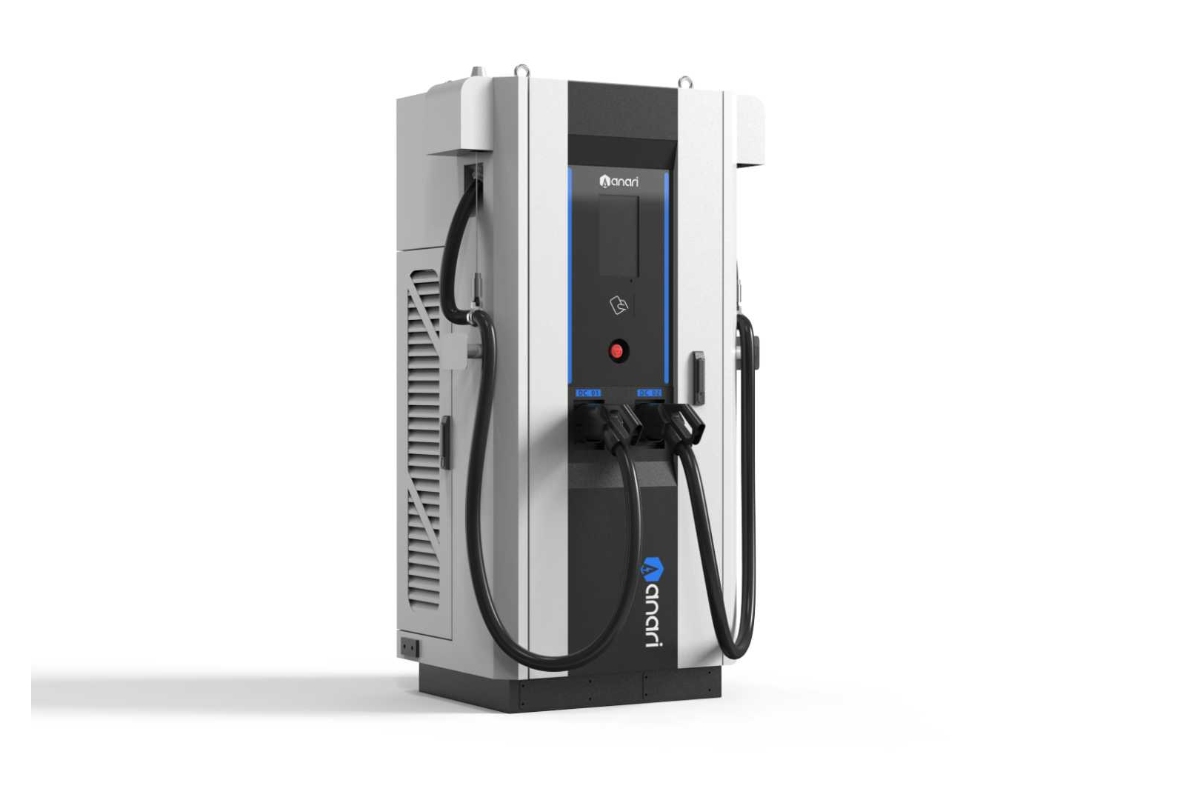

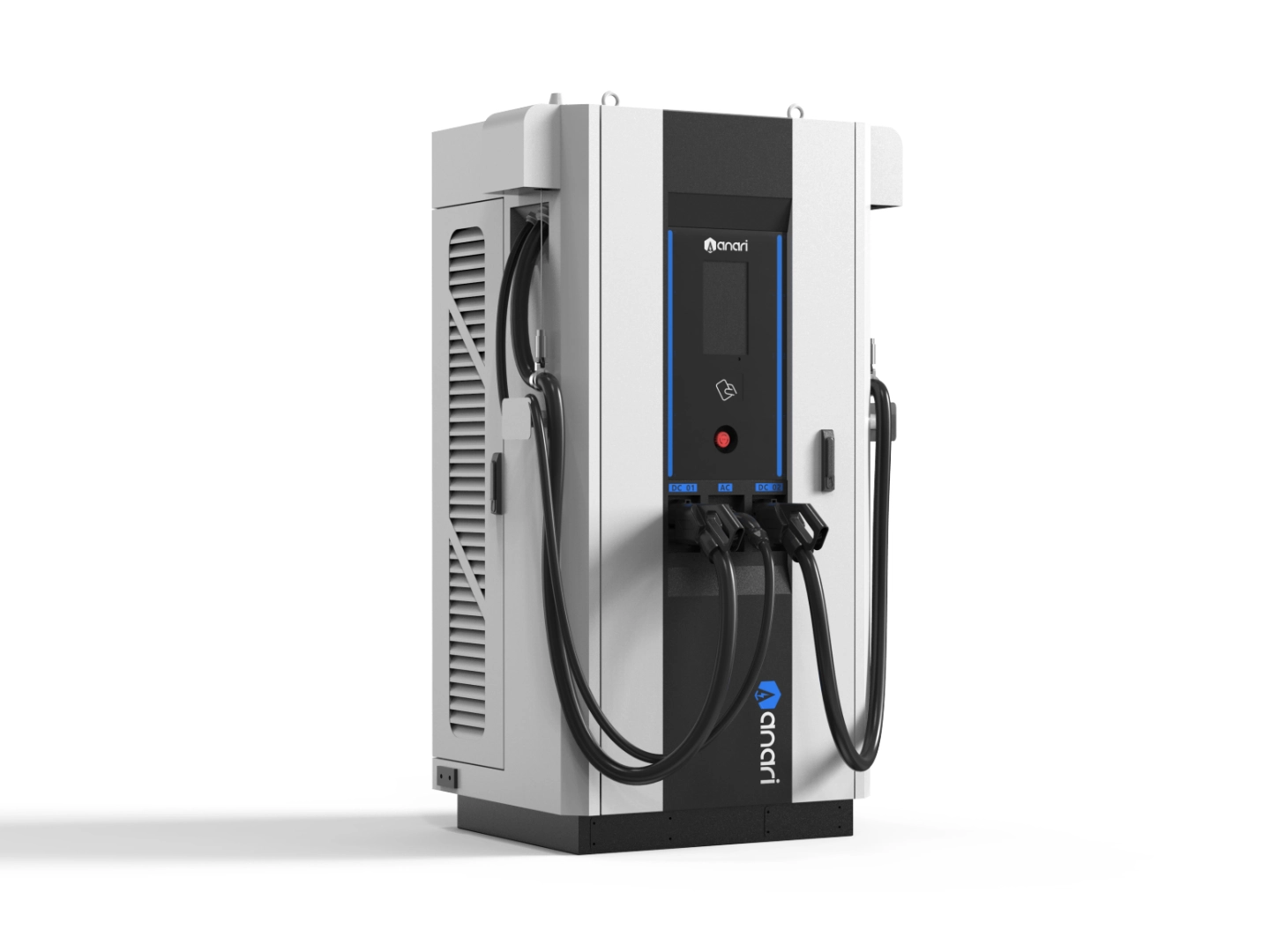

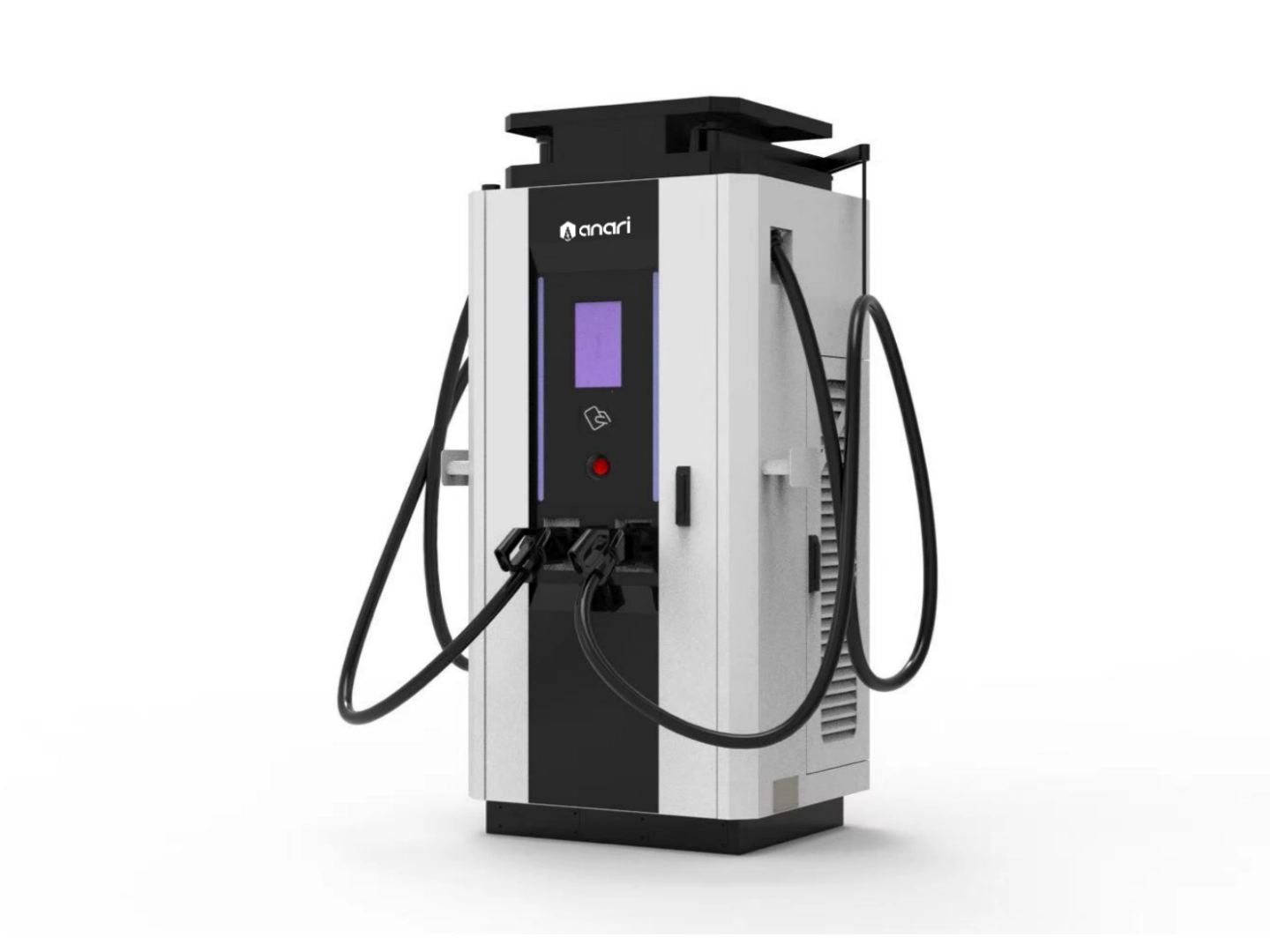

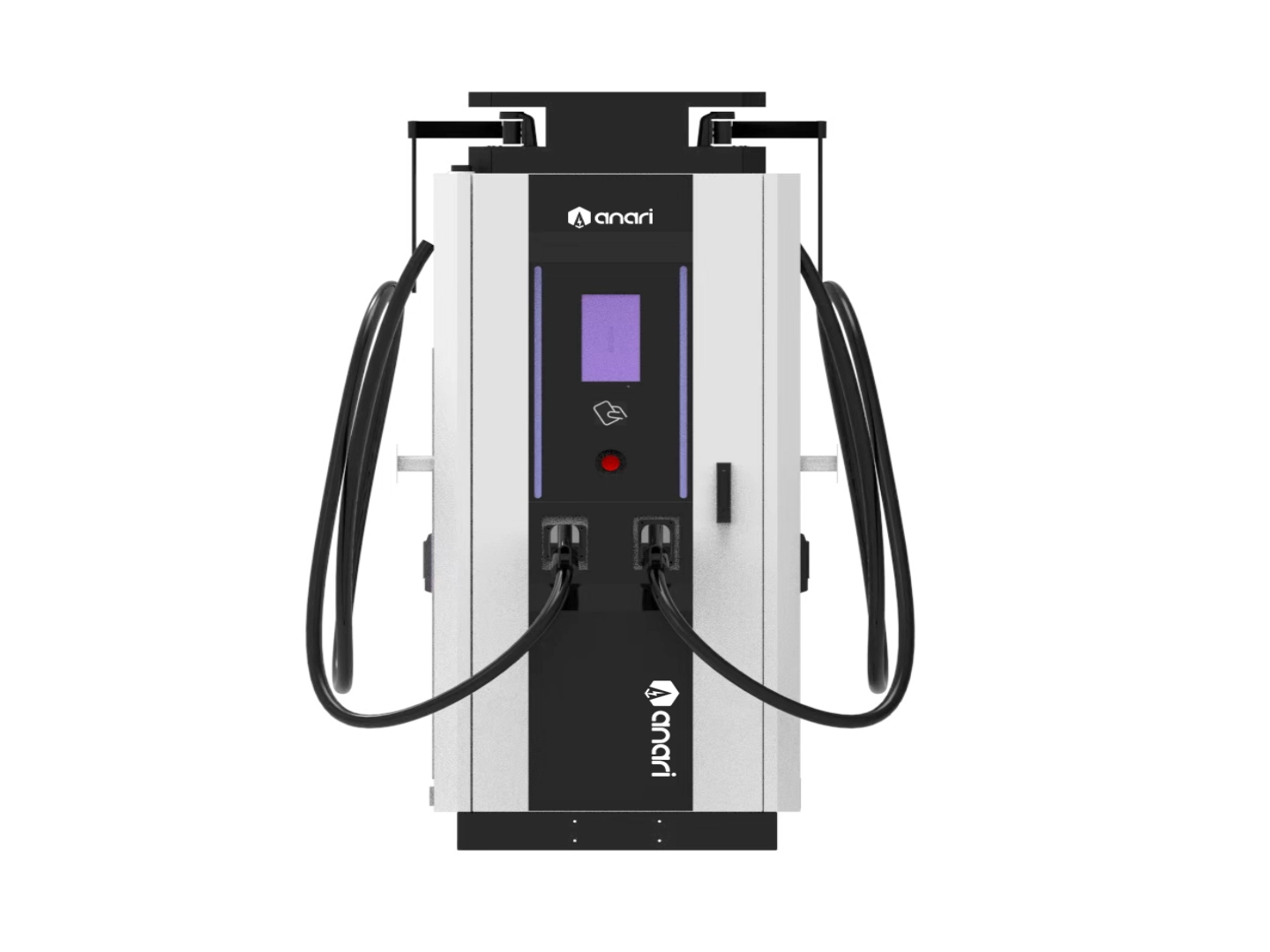

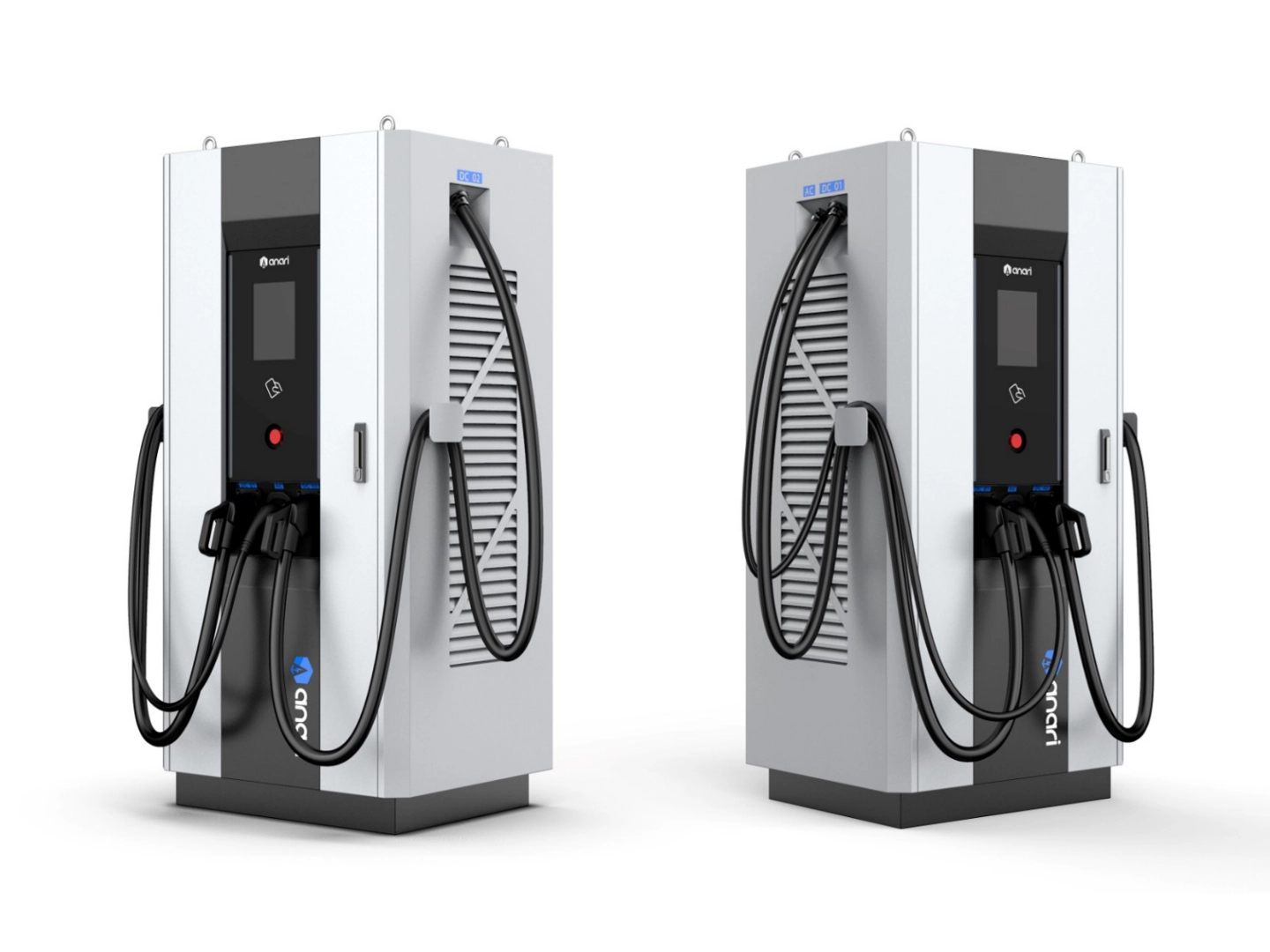

Borne de recharge CC intégrée au sol pour véhicules électriques, 60-480 kW, double/triple, pour usage commercial
- CC : 200 à 1 000 V CC
- CA : 230 V CA (7 kW)
- 400 VCA (22 kW)
Caractéristiques du produit
-
Intégration CA et CC
Ce chargeur combine les fonctions CA et CC et dispose de trois sorties pour une charge simultanée. Il comprend deux connecteurs CC (CCS1/CCS2, CHAdeMO, jusqu'à 480 kW) et un connecteur CA de type 2 (7/22 kW). -
Contrôle intelligent
Compatible avec les protocoles Ethernet/4G/Wi-Fi et OCPP et doté d'un système de gestion de contenu (CMS). Offre une utilisation simplifiée grâce à une application et au paiement sans espèces. -
Options flexibles
Fonctionnement via application, authentification RFID ou installation plug-and-play. Protection IP54 et terminal de point de vente en option pour les paiements sans contact par carte bancaire. -
Sécurité avancée
Comprend une protection contre les surtensions et les surcharges, une interface intuitive et une intégration transparente du système de gestion de l'énergie pour une fiabilité accrue.
Description du produit
La borne de recharge intégrée au sol pour véhicules électriques (60-480 kW) est spécialement conçue pour les gestionnaires de parcs automobiles (CPO) dans les zones à forte densité de véhicules et à forte demande en énergie. Compatible avec les modes de recharge CCS1, CCS2, GB/T et CHAdeMO, les plus courants au monde, elle s'adapte à différents scénarios de monétisation. Son système de gestion des câbles facilite la recharge par les propriétaires de véhicules. La conception interne de ses composants clés repose sur un procédé de semi-encapsulage qui les protège efficacement de la poussière et de l'humidité, réduisant ainsi considérablement le taux de panne des modules. Dotée d'une interface chauffante, la borne a passé avec succès un test de brouillard salin de 48 heures, lui permettant d'augmenter rapidement sa puissance de sortie même par basses températures, humidité moyenne et brouillard salin, répondant ainsi aux exigences des environnements difficiles, comme les régions alpines.
Caractéristiques
| Sortie CC | Mode de charge | CCS2 et GB/T |
| Puissance de sortie | 60 kW à 480 kW + CA 7 kW / 22 kW | |
| Tension de sortie | Tension d'alimentation : 200 à 1000 V CC CA : 230 V CA (7 kW) / 400 V CA (22 kW) |
|
| Courant de sortie | CCS2 : 200 A, GB/T : 250 A | |
| Longueur du câble | 5 m (8 m et 10 m en option) | |
| Nombre de connecteurs | 2 connecteurs (CCS2, GB/T) + 3e connecteur CA supplémentaire de type 2 (en option) | |
| Efficacité maximale | ≥96% à puissance de sortie normale | |
| Entrée CA | Système de mise à la terre | 3P+N+PE |
| Tension d'entrée | AC380V±20% | |
| Fréquence d'entrée | 45~65 Hz | |
| Facteur de puissance | ≥0,99 | |
| THDi | ≤5% | |
| Précision de la tension stable | ≤±0,5% | |
| Précision du courant stable | ≤±1% | |
| Caractéristiques générales | Indice de protection IP et IK | Ip54, Ik08 |
| Altitude opérationnelle | ≤ 2000 m | |
| Plage de températures de fonctionnement | -30℃~+70℃ (La puissance de sortie diminue lorsque la température dépasse 50℃) | |
| Plage d'humidité de fonctionnement | 5%~95% | |
| Plage de température de stockage | -40℃~+70℃ | |
| Montage | Sur pied | |
| Type de refroidissement | Refroidissement par air forcé | |
| Dimensions (H * L * P) | 750 mm * 700 mm * 1800 mm et 900 mm * 750 mm * 1800 mm (Longueur * Largeur * Hauteur) | |
| Interface utilisateur | Indication de statut | LED/LCD/APPLICATION |
| Type d'écran | Écran tactile HD de 10 pouces | |
| Connectivité | 4G, Ethernet | |
| Authentification de l'utilisateur | Application, RFID (ISO/IEC 14443 A/B, ISO/IEC 15693, Mifare1 RFID), Carte de crédit (en option) | |
| Protocole de communication | OCPP1.6J | |
| Mise à jour du firmware | Méthode de mise à jour du firmware | OTA |
| Certification et normes | Sécurité et conformité | CE/IEC61851, IEC 62196, ISO 15118-3, DIN70121, DIN70122, CHAdeMO 1.2, GBT20234, GB/T18487, GB/T27930, NBT33008, NBT33002 |
| Certification | CE | |
| Protection | Conception de sécurité | Protection contre les surtensions, protection contre les sous-tensions, protection contre les surcharges, protection contre les courts-circuits, protection contre les fuites de courant, protection contre les défauts de mise à la terre, protection contre la surchauffe, protection contre les basses températures, protection contre la foudre |
| Garantie | 2 ans |
Scénarios d'application
FAQ
-
Q : Quelles certifications cette borne de recharge a-t-elle obtenues ?
A: Cette station de recharge a obtenu les certifications CE et TÜV et est compatible avec plus de 981 TP3T de véhicules électriques sur le marché.
-
Q : Quels modes de paiement cette borne de recharge prend-elle en charge ?
A : Cette borne de recharge prend en charge 3 modes de paiement :
1. Paiement RFID : les cartes RFID des opérateurs de bornes de recharge règlent et paient en fonction de l’électricité réellement consommée ; les cartes RFID avec valeur stockée par l’utilisateur final règlent et paient en fonction de l’électricité réellement consommée.
2. Paiement via la plateforme OCPP : Payez via la plateforme OCPP qui intègre plusieurs méthodes de paiement.
3. Paiement au point de vente : Payez par carte de crédit en fonction du montant réel d’électricité facturé. -
Q : Cette station de recharge peut-elle fonctionner dans des régions où les conditions climatiques sont extrêmement froides, chaudes et humides ?
A : La conception industrielle rigoureuse de cette station de charge, notamment l'" interface de chauffage réservée ", permet l'installation d'un module de chauffage, qui peut rapidement augmenter la puissance de sortie à basse température pour répondre aux exigences d'application des régions froides d'outre-mer ; un autre exemple est le " niveau de brouillard salin 48H ", qui améliore la résistance à la corrosion contre l'atmosphère et le brouillard salin dans des environnements modérément humides, répondant ainsi aux environnements d'application extrêmement difficiles.
-
Q : Cette station de recharge est-elle compatible avec les principales plateformes de gestion des opérations ?
R : Ce chargeur est compatible avec la plateforme OCPP 1.6J et peut implémenter toutes les fonctions de ce protocole.
-
Q : Cette borne de recharge est-elle personnalisable ?
R: Oui, le logo, la couleur, le système de gestion des câbles des pistolets, la configuration à trois ou deux pistolets et le mode de paiement par terminal de point de vente peuvent être personnalisés.
